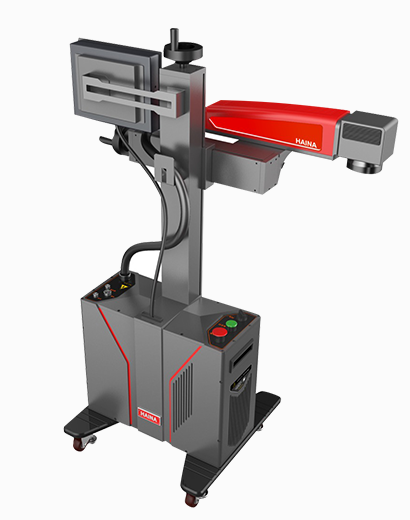

    名称:光纤激光喷码机NF103
    可在线通过咨询了解详情

    通过以下按钮进入下一步
    • 详情
    • 评价

    设备原理

    激光打标机的核心部件是主振功率放大(MOPA)Q调制和高重频率脉冲掺镱光纤激光器,高可靠性的直流电源在专用控制卡的控制下驱动多模半导体激光器,多模半导体激光器发出的970±10nm的激光被耦合到加金属护套的5mm传输光纤中使掺镱双包层光纤中产生1.06微米波长的激光,激光在传输过程中不断被放大后扩束输出。扩束后的激光束投射到振镜扫描器上,通过计算机控制振镜快速转动及激光的开关,使激光束在XY方向扫描,通过F-θ透镜聚集形成几微米直径的光斑作用于加工工件上,使之表面瞬间烧蚀,汽化,最后在工件表面形成需要的各种图形符号。

    产品介绍
    NF103光纤激光打标机是目前世界上先进激光打标设备。可广泛应用于各种流水线飞行打标和高速静态打标行业,能满足多种高精度、高效率的激光打标需要,采用世界领先水平的光纤激光器和进口零配件,打标精度高,速度快,性能稳定,寿命长达10万小时。
    性能特点
    l 激光在光纤波里受振荡加大,损耗小,稳定性好,不受外界尘气和机械松动的影响,输出的激光光束稳定。
    l 免维护操作,10万小时免维护。
    l 加工速度快,加工速度是传统激光打标机的2-3倍。
    l 全风冷光纤激光器、无耗材、低维护、光电转化率高、功耗小(≤800W)、使用成本底。
    l 一体化设计,体积小(有一体机柜和便携式可选)
    l 环境适应能力强,可在震动、冲击、粉尘、湿度等环境下连续正常工作,易于实现与光纤的耦合,可实现远距离工作。
    l 可进行条形码、二维码、文字图形、规则和不规则流水号等打标。
    l 软件运行于WINDOWS平台,中/英文界面,能兼容AUTOCADCORELDRAWPHOTOSHOP等软件的文件格式,如PLTPCWDXFBMP等,同时也能直接使用SHXTTF字库。
    应用领域
    适合电子元器件,电工产品,IT产业,汽车配件,五金工具制品,精密器械,礼品饰品,医疗器械等高端产品的精密、精细标识打印。典型应用如,塑胶(PA66)隔热条激光飞行打标,金属标牌自动上下料激光打标,包装盒体在线激光打标机等。
    技术参数
    功率



    激光波长
    1060nm
    重复频率
    0-100KHZ
    光束质量
    <2
    <3
    雕刻线速
    ≤7000mm/s
    最小线宽
    0.01mm
    最小字符
    0.15mm
    重复精度
    ±0.002
    供电电源
    单相交流90-260V/50Hz-60Hz
    整机耗电
    500W
    雕刻深度
    ≤0.3mm
    ≤0.5mm
    操作系统
    Win98/Win2000/WinXP
    冷却方式
    内置风冷
    控制接口
    标准USB
    打标范围
    100*100mm 选配175*175mm
    文件格式
    WINDOWS操作系统字库的所有字体/字型
